湖北省某县级市农商行

项目背景

客户在湖北省某县级市设有48个营业网点，包括7个ATM网点。

实现48台UPS以及配套电池组的集中监控管理以及48个网点的温湿度远程监控，不能动用银行的业务专网。

没有专人值守管理UPS和电池设备，停电事故发生之后，而UPS和电池没有起作用才发现设备早已失效，导致银行业务中断，甚至造成数据丢失。

设备清单

方案制定

● 银行网点众多，分布范围广，且县乡网点交通不便利，巡检成本高昂

● 设备状况无法实时跟踪，出了问题无法第一时间知道

● 设备一旦故障，需要层层上报至总行，维修效率低下

● 只能对设备故障进行补救而非事先预防

● 客户网点众多，需要低成本、快部署的组网方式

●  UPS品牌型号众多，且接口方式不完全一致，包括欧贝沙、山特和易事特

● 客户需要预测性的诊断方案对故障进行预防

● 客户需要协同服务商进行设备管理

根据设备清单，UPS一共48台，电池一共48组，共计768节。为了降低安装成本，采用GPRS版本的数据终端模块进行方案配置。

配置示意图

UPS监控配置示意图

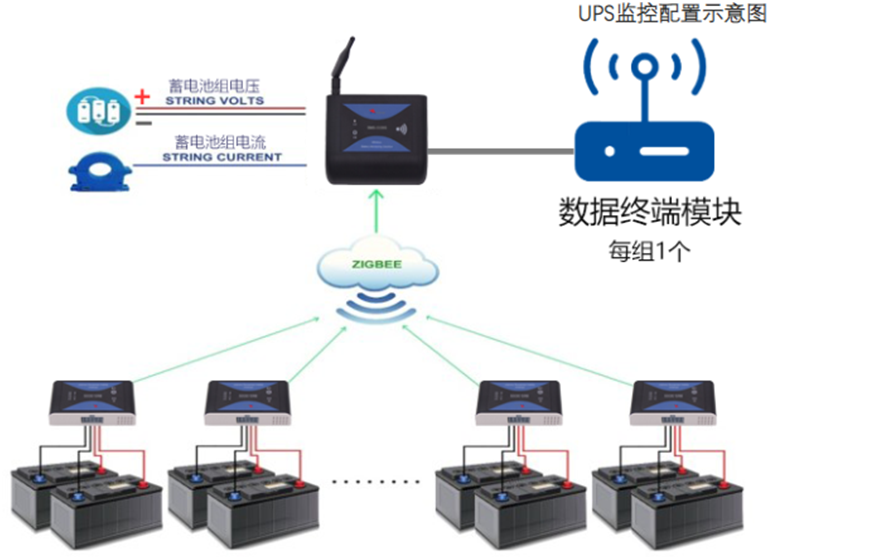

蓄电池监控（电导监测）配置示意图

蓄电池监控（内阻监测）配置示意图

温湿度监控配置示意图

优势特点

1.APP&PC端实现可视化集中监控，多个网点分组管理，解放人力

2.兼容1000+品牌及型号，无需编程和调试，即插即用

3.设备发生异常即时告警，提供电话、短信、邮件、APP推送四种告警方式

4.高效连接服务商、客户和设备，实现协同管理

5.系统可导出设备健康诊断报表，提供预测性维护建议

6.内置流量卡，不触碰银行业务专网，也不受外部网络影响

7.内置备用电池，即使市电中断也能发出告警信息

刚装上UPS监控，就发现有2台UPS已经处于转旁路模式需要进行维修处理，有效消除了潜在风险。

客户和服务商都可以定期收到系统发送的设备健康诊断报表。通过诊断报表发现某组电池的2节电池存在内阻严重过高的情况。电池内阻过高说明电池有可能已经损坏，甚至有可能发生漏液、短路，引发火灾。服务商第二天上门进行检查，进行放电测试，发现电池放电性能下降严重，不能满足银行后备电源系统的时间要求，及时更换了落后电池，有效保障了银行的业务安全和数据安全。

放假期间客户收到系统告警短信，提示机房温度上升，马上派人查看，发现空调坏了，及时进行了应急处理，避免了服务器宕机。

监控界面

━ APP监控界面 ━

━ Web端监控界面 ━
